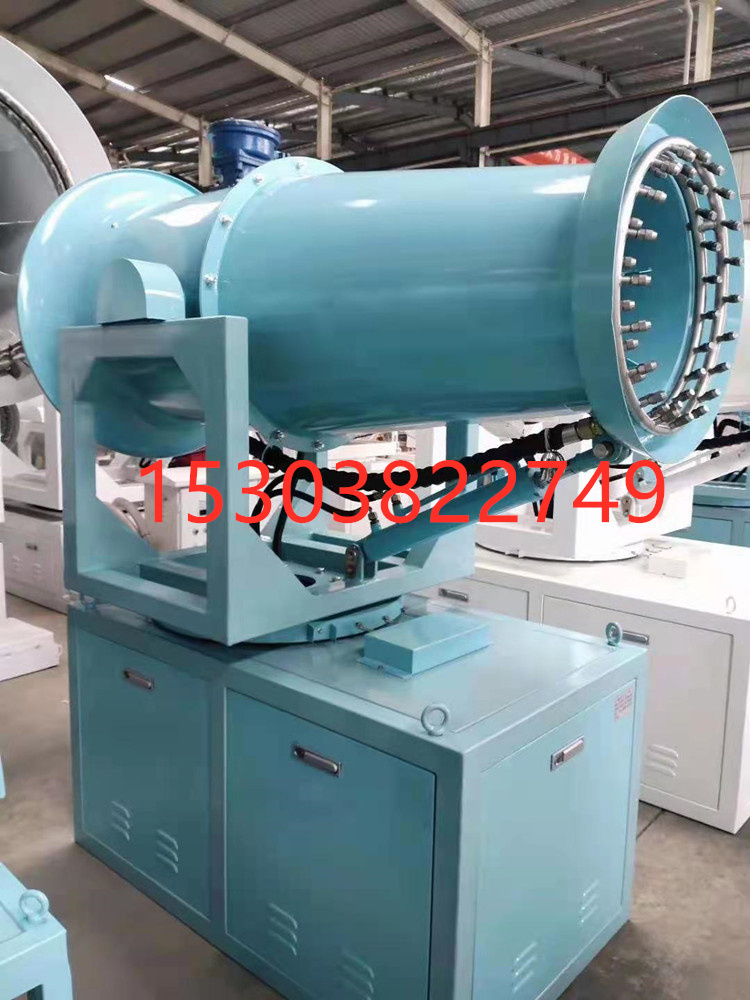

1 固定式射雾器

1.1 简介及技术要求

（1）室内安装；

（2）环境潮湿，粉尘含量高；

（3）必须满足在大气温度-25.7℃～+38.2℃，全年平均相对湿度58%的环境下进行操作要求；

（4）厂区能源介质技术参数

供电：低压电源  交流380V±10%、50Hz；交流220V±10%、50Hz ；10kV，50Hz。

（5）处理的物料：煤粉；散密度：800kg/m3;水分：10%-14%；物料粒度：0~80mm；物料温度：常温；

（6）现场条件

煤坑大棚长187米，净宽56米，高度20m；

1.2 询价范围

1.2.1远程射雾器的主要性能参数

1.2.2主要技术要求

（1）风机、水泵、旋转及俯仰机构均为电机驱动，具备就地手动及无线遥控（100米安全可视范围内）控制功能，整个操作控制能实现现场（手动控制）与（遥控/远程）控制操作，单台设备或多台设备均可实现操作简便、安全、可靠等性能。

（2）远程射雾器具有手动泄水功能，当装置停止工作时，可按控制按键将管道内的水自动排净。

（3）远程射雾器应配置风机及安全防护装置，风机的叶片必须为耐腐蚀的铝合金制作，不得使用强度较小易损耗的高强塑料制作，且出厂前必须经过动平衡测试，并提供检测报告。

（4）远程射雾器零部件应满足长时间恶劣环境连续运转需求，设备应配置水加压泵，水加压泵必须为离心式水泵，不得使用容积泵。

（5）远程射雾器要求风筒支撑架及固定底座的连接，应使用强度较大的回转支承结构，不得使用强度较小易损耗的轴承、铜合金或高分子塑料。

（6）远程射雾器要求俯仰机构为液压驱动，以满足风机在工作状态下实现-10º～+45º范围内上下移动要求。

（7）远程射雾器喷嘴应采用304不锈钢材质（整套喷嘴为耐腐蚀不锈钢棒材加工而成，不得全部或局部采用铸造品或铜制品）。喷嘴应具有自我清洗功能。

（8）设备风筒水管线和固定底座的水管线连接件必须为旋转接头，防止软管连接处，因长时间连续旋转而损坏。

（9）非特殊部件的螺栓及所有水管路耐酸、耐碱、耐腐蚀，材质为不锈钢304，特殊部件的螺栓采用高强度螺栓。

（10）设备应预留动力电缆、控制电缆及水管线接口，其中动力电缆、控制电缆应配置重载连接器防水接头，接头防护等级为IP66或以上；水管线应配置快速接头、进水口阀门、出水口阀门、溢流口、排气口、排泄口阀门、防尘进气口、水过滤器、输送管道系统等。

（11）设备应配置不锈钢304水过滤装置，过滤精度18-30目且拆装容易并能够适用招标方水质且不堵塞喷头。

（12）所有的材料及零部件（或元器件）应符合有关规范的要求，且应是新型的和优质的，并能满足当地环境的要求。要求风筒板厚≥3mm，其它材料板厚≥2mm。

（13）在每台固定式远程射雾器设置1个控制箱，应具有防尘、防溅性能，防护等级为IP65。采用304不锈钢材质，双层门，可实现就地手动、遥控控制。

（14）所有电气设备都应具有防尘、防水及防盐雾的外壳，本工程环境存在湿气、煤尘，可按照IEC大气污秽水平暂行标准中“严重污秽”水平［IEC颁布的71－2（1976）——绝缘配合第二部分应用导则］。电气设备的防护等级要求如下：

（15）室外接电箱、控制箱、控制柜     IP65或以上

（16）远程射雾器运行噪音要求满足《工业企业设计卫生标准》（按相关标准检测），并符合国家环保标准。

（17）遥控器：用于射雾器现场遥控。遥控距离为50m

（18）远程射雾器配套电机全部采用高效节能电机，绝缘等级:F，防护等级：IP65。

1.2.3主要配套件表

1.2.4设备供货范围

单台远程射雾器供货范围包括远程射雾器本体（含轴流射流风机、电动机、高压水泵、水过滤器、控制电磁阀、高压管道系统、旋转机构、上下摆动机构、喷射造雾系统、架体、电气控制箱）、远程射雾器本体至现场取电的电缆、供水管道、保温伴热系统等。

注1：不含安装、土建、运输、技术服务等，仅提供成套设备含税价格。

注2：如果以上询价有缺失内容或错误，请补充、修改。
