矿用雾炮机招标技术规范方案参考

一、总体要求

    1.1本技术规范书适用于矿类作业改善环保设施项目及仓储中心地面防尘治理项目，提出了工程的工作范围、工程量、工程标准和验收等方面的技术要求。该工程包括项目设备和材料采购、制造、供货、运输及储存、施工和安装、竣工、调试工作、第三方性能验收、试运行、消缺、培训、最终交付投产、售后服务等。

    1.2本次技术规范书涉及部件的材料及其制造工艺均应满足现行的中国国家标准、规程、规范要求（详见下文中具体标准），不得使用国家明令禁止的、淘汰的或不建议使用的产品。

    1.3 投标方所提供设备的质量及性能指标除满足本技术规范书的要求外，还应符合中国现行的国家标准、规程、规范要求（详见下文中具体标准），如有矛盾之处，以较高要求为准。

    1.4 本技术规范书中涉及的内容是对投标方所提供设备的最低要求，投标方应对设备的完整性和使用性能负责。

    1.5 投标方提供的产品如果含有专利技术和知识产权，招标方可以免费使用。投标方提供的产品若涉及第三方专利技术和知识产权时，所有责任或造成的损失由投标方承担。

    1.6 如投标方没有对本技术规范提出书面异议，招标方则可认为投标方提供的产品完全满足本规范书的要求。投标方如有差异（无论多少），均应填写到投标文件的差异表中。

    1.7 为使投标方更好理解该投标工程，避免遗漏改造内容，投标方必须在投标前探勘项目现场。所有投标书将均被认为实地考察后编写的，由于考察不充分造成工作项目遗漏，结果由投标方负责。投标方对本工程安全、环境保护、工程质量、工期等管理负有全部责任。

1.8 本技术规范中招标方提供的基础数据、设计数据等一切数据只作为投标方设计依据的参考，投标方在设计前应自行搜集基础数据、设计数据等，必要时采取自行勘测、取样化验、现场收集测量等手段，并对设计依据负责，招标方配合投标方数据搜集工作。

1.9 所有带有★号的条款为必须满足条件，不得负偏离，投标文件中的技术参数、功能或其它内容优于本技术要求的不视作负偏离，不构成无效投标条件，但投标人必须对这种优于本技术要求的情况单独作出说明。

1.10 投标文件应对招标文件逐条响应、细化、补充、说明。投标方复印或拷贝招标文件的技术文件作为其投标的技术文件的全部内容，招标方将不予接受。投标文件的格式、排序及序号要与招标文件一致，不适用的条文可注为“不适用“，但序号不能删除；若要增加，可在该部分末部增加、补充。

二、工程招标范围

序	项目名称	数量	备注
1	堆场固定式射雾器	10台套	射程：70米
2	喷雾专用车	1台
3	堆场固定式射雾器	4台套	射程：60米，噪音：≤70dB
4	道路抑尘系统	1项
5	移动式静音型射雾器	2台套	射程：60米，噪音：≤70dB
6	粉尘在线监测装置	1台套
注：详见施工设计图及工程量清单





三、标准和规范

1、通用部分

本规范书对各系统、设备/附件提出功能性的基本的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。因此，要求投标方应保证提供符合有关的中国国家规范和标准、以及本规范书有关条款的优质产品。投标方应执行上述最新版本的规范和标准。本规范书中提到的规范、标准和规程（包括补遗/修改和勘误），适用于提到它们的所有场合。

2、专用部分

投标方产品设计、结构、性能、安装和试验等必须符合中华人民共和国工程建设标准强制性条文（最新版）标准和规范要求。所供设备的设计、制造、安装、验收应遵照下列标准,并不低于国家标准和规范。

(1) 《水运工程质量检验标准》JTS257-2008

(2) 《煤炭矿石码头粉尘控制设计规范》（JTS156-2015）

(3) 《环境空气质量标准》GB3095

(4) 《污水综合排放标准》 (GB8978-1996)

(5) 《制定地方大气污染排放标准的技术方法》GB/T13201

(6) 《建筑结构荷载规范》GB50009— 2006

(7) 《优质碳素结构钢》GB/T 699

(8) 《钢结构设计规范》GB50017—2003

(9) 《钢结构工程施工质量验收规范》GB50205—2001

(10) 《建筑钢结构焊接技术规程》JGJ81—2002

(11) 《电力建设施工及验收技术规范》SDJ69—87

(12) 《防腐工程施工及验收技术规范》GB50212-2002

(13) 《施工现场临时用电安全技术规范》JGJ46-88

(14) 《建筑施工高处作业安全技术规范》

(15) 《建筑结构荷载规范》GB50009-2001

(16) 《钢结构设计规范》GB50017-2003

(17) 《电气装置安装工程电缆线路施工及验收规范》GB50168-2006

(18) 《电站电气部分集中控制装置通用技术条件》GB11920－98

(19) 《电工电子产品基本环境试验规程》GB2423

(20) 《计算机场地安全要求》GB9361

(21) 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92

(22) 《电工产品基本环境试验规程 Cb设备用恒定湿热试验方法 》GB/T2423.9

(23) 《计算机分类软件与代码》GB/T13702

(24) 《交流电量转换为模拟量或数字信号的电测量变送器》GB/T13850

(25) 《计算机软件单件测试》GB/T15532

(26) 《钢制电缆桥架工程设计规范》 CECS3191

(27) 《火力发电厂运煤设计技术规程》DL/T5187.1

(28) 《带式输送机安全规范》GB14784

(29) 《带式输送机技术条件》GB10595

(30) 《带式输送机基本参数与尺寸》GB987

(31) 《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345

(32) 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985

(33) 《埋弧焊焊缝坡口的基本形式与尺寸》GB986

(34) 《焊工技术考核规程》SD263-88

(35) 《碳钢焊条》GB/T5117-95

(36) 《形状和位置公差、未注公差的规定》GB1184

(37) 《一般公差线性尺寸的未注公差》GB/T1804

(38) 《一般公差　未注公差的线性和角度尺寸的公差》GB/T 1804

(39) 《钢熔化焊对接接头射线照相和质量分级》GB3323

(40) 《噪声源声功率级的测定》GB3767

(41) 《电机基本技术要求》GB755

(42) 《外壳防护等级分类》GB4208

(43) 《爆炸性环境设备通用要求》GB3836.1-2010

(44) 《工业企业厂界噪声标准Ⅱ类混合区评价标准》GB12348

(45) 《机械设备安装工程施工及验收通用规范》GB50231-98

(46) 《工程信号规范》 GB50026-2007

(47) 《通信线路工程验收规范》YD 5121-2010

(48) 《施工现场临时用电安全技术规范》JGJ46-88

(49) 《电力建设施工质量验收及评价规程第7部分：焊接工程》DL/T 5210.7-2009

(50) 《电力建设施工质量验收及评价规程第8部分：加工配制》DL/T 5210.8-2009

(51) 《电力建设施工技术规范第8部分：加工配制》 DL 5190.8-2012

(52) 《电气装置安装工程质量检验及评定规程》DL/T 5161.1～5161.17-2002)

(53) 《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2010）

(54) 《工业金属管道工程施工规范》（GB50235-2010）

(55) 《工业金属管道工程质量验收规范》（GB50184-2011）

(56) 《现场设备、工业管道焊接工程施工及验收规范》GB50236-2010

(57) 《工业安装工程质量验收统一标准》GB50252-2010

(58) 《三相异步电动机试验方法》GB/T 1032

(59) 《运输包装收发货标志》GB/T 6388

(60) 《袋式除尘机组分类及规格性能表示方法》GB/T 6719

(61) 《通风机现场试验》GB/T 10178

(62) 《国家标准电气安装施工及验收规范》GB50254（5、6、7）

(63) 《国际电工委员会远动设备及系统传输规约》IEC60870

(64) 《袋式除尘机组性能测试方法》GB/T 12138

(65) 《碳素结构钢和低合金结构钢热轧条钢技术条件》GB/T 14292

(66) 《机电产品包装通用技术条件》GB/T 13384

(67) 《产品标牌》JB8-82

(68) 《机械振动类袋式除尘器质量标准》JB/T9055

(69) 《电气安装施工及验收规范》GB50254-96（5、6、7）

(70) 《涂装前钢材表面锈蚀等级和除锈等级》GB293

(71) 《钢锻材超声纵波探伤方法》GB6402

(72) 《电机基本技术要求》GB755

(73) 《外壳防护等级分类》GB4208

(74) 《工业企业厂界噪声标准Ⅱ类混合区评价标准》GB12348

(75) 《粉尘作业场所危害程度分级标准》GBZ159-2004

(76) 《双密封弓形导料槽标准》Q/320201AEN01-2003

(77) 《工业企业厂界噪声标准 Ⅱ类混合区评价标准》GB12348

(78) 《电气装置安装工程电气设备交接试验标准》GB50150

(79) 《电气装置安装工程电缆线路施工及验收规范》GB50168

(80) 《电气装置安装工程接地装置施工及验收规范》GB50169

(81) 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171

(82) 《工作场所空气中粉尘测定》 GBZ/T 192.2-2007

(83) 《泵用铸件 第3部分：泵用抗磨蚀白口铸铁件》JB/T 6880.3-2014

(84) 《泵用铸钢件》JB/T 6880.2-2008

(85) 《泵用灰铸铁件》JB/T 6880.1-2013

投标方必须执行本技术规范书所列标准。有不一致时，按较高标准执行，并及时通告招标方。

从订货之日至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的补充要求，投标方必须遵守这些要求。且不论招标方知道与否，投标方必须及时书面通知招标方有关规程、规范和标准发生的变化。

四、设备规格和要求

    1、基本要求

    1.1 投标方提供的设备要求功能完整、技术先进，并能满足人身安全和劳动保护条件。

    1.2 所有设备均应正确设计和制造，在正常工况下均能安全、持续运行，不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题，设备结构应考虑方便日常维护（如加油、紧固等）需要。招标方欢迎投标方提供优于本规范书要求的先进、成熟、可靠的设备及部件。

1.3 设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合，不允许带有试制性质的部件。所用的材料及零部件（或元器件）应符合有关规范的要求，且应是新的和优质的，并能满足现场环境条件的要求。

1.4外购配套件，必须选用优质名牌、节能先进的产品，并有生产许可证及生产检验合格证。严禁采用国家公布的淘汰产品。投标方应对外购的部件及材料进行检验，并对其质量、性能负责。

2、设备主要技术要求

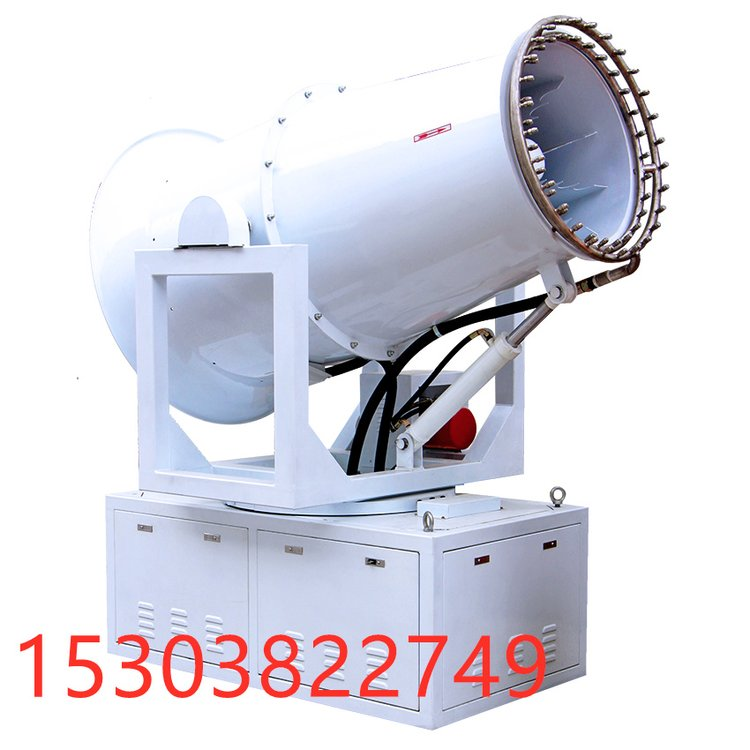

2.1▲射雾器

2.1.1设备主要技术参数



60m 静音远程射雾器参数表（6台）
最大射程（m）	60
最大覆盖面积 (m2)	≥10000
总功率（kW）	26
喷嘴数量	≥60
供电电源	AC380V、50Hz、三相四线制
耗水量（m3/h）	4.5±0.3（参考值）
水雾颗粒直径（ µm ）	≤150
过滤器精度（目）	80
旋转角度(电动)	±160°
俯仰角度(电动)	-10°～40°
控制方式	现场手动+远程手动/远程自动+遥控
防护等级	IP55
使用环境温度(℃)	0～40
吸音降噪（dB）	★ 10m处噪音  ≤65dB
外形尺寸L×W×H( mm )	L2100×W1750×H2220
执行标准	DB13/T1264-2010
进水接口	DN32扳扣式快速接头(公）+消防变径接头DN65（母）
供水压力（Mpa）	0.3～0.7，含缺水保护功能
配套控制	304不锈钢双开电控箱
配套	2米高支架和土建基础



60m移动式静音远程射雾器参数表（2台）
最大射程（m）	60
最大覆盖面积 (m2)	≥10000
总功率（kW）	26
喷嘴数量	≥60
供电电源	AC380V、50Hz、三相四线制
耗水量（m3/h）	4.5±0.3（参考值）
水雾颗粒直径（ µm ）	≤150
过滤器精度（目）	80
旋转角度(电动)	±160°
俯仰角度(手动)	-10°～40°
控制方式	现场手动+远程手动/远程自动+遥控
防护等级	IP55
使用环境温度(℃)	0～40
吸音降噪（dB）	★ 10m处噪音  ≤65dB
外形尺寸L×W×H( mm )	L2100×W1750×H2220
执行标准	DB13/T1264-2010
进水接口	DN32扳扣式快速接头(公）+消防变径接头DN65（母）
供水压力（Mpa）	0.3～0.7，含缺水保护功能
配套控制	304不锈钢双开电控箱
配套	托盘、水箱（≥2m3）



70m 远程射雾器参数表（10台、西港区堆场）
最大射程（m）	70
最大覆盖面积 (m2)	≥15000
总功率（kW）	31（参考值）
喷嘴数量	≥90
供电电源	AC380V、50Hz、三相四线制
耗水量（m3/h）	5.5±0.5（参考值）
水雾颗粒直径（ µm ）	≤150
过滤器精度（目）	80
旋转角度(电动)	±160°
俯仰角度(手动)	-10°～40°
控制方式	现场手动+远程手动/远程自动+遥控
防护等级	IP55
使用环境温度(℃)	0～40
吸音降噪（dB）	≤85db
外形尺寸L×W×H( mm )	L2300×W1600×H2450（参考值）
执行标准	DB13/T1264-2010
进水接口	DN32扳扣式快速接头(公）+消防变径接头DN65（母）
供水压力（Mpa）	0.3～0.7，含缺水保护功能
配套控制	304不锈钢双开电控箱
配套	4米高支架和土建基础



     2.1.2 主要技术要求

★ 雾炮机主要元器件中，三相异步电动机应选择安徽皖南、江苏七星或同等品牌品牌，水泵应选择台湾物理、南方泵业或同等品牌等品牌，塑壳断路器、微型断路器、交流接触器、浪涌保护装置等主要元器件应选择ABB、施耐德、西门子品牌。

1）风机、水泵、旋转及俯仰机构均为电机驱动，整个操作控制能实现现场（手动控制/遥控）或中控室内（远程就地/自动控制）控制操作，单台设备或多台设备均可实现操作简便、安全、可靠等性能。

2）远程射雾器具有手动泄水功能，当装置停止工作时，管道内的水必须自动排净。

3）远程射雾器应配置风机及安全防护装置，风机的叶片必须为耐腐蚀的合金材料制作，不得使用强度较小易损耗的高强塑料制作，且出厂前必须经过动平衡测试，并提供检测报告。

4）远程射雾器零部件应满足长时间恶劣环境连续运转需求，设备应配置水加压泵，水加压泵必须为离心式水泵，不得使用容积泵。轴承采用全密封轴承。现场水源介质条件无法满足，需供货方考虑缓冲、提升的配套设备。

5）远程射雾器要求风筒支撑架及固定底座的连接，应使用强度较大的回转支承结构，不得使用强度较小易损耗的轴承、铜合金或高分子塑料。

6）远程射雾器要求俯仰机构为电动驱动，以满足风机在工作状态下实现-10º～+45º范围内上下移动要求。

7）远程射雾器喷嘴应采用304不锈钢材质（整套喷嘴为耐腐蚀不锈钢棒材加工而成，不得全部或局部采用铸造品或铜制品）。喷嘴应具有自我清洗功能。

8）设备风筒水管线和固定底座的水管线连接件必须为为万向连接器，防止软管连接处，因长时间连续旋转而损坏。

9）非特殊部件的螺栓及所有水管路耐酸、耐碱、耐腐蚀，材质为不锈钢304，所有的螺栓采用高强度螺栓。

10）设备应预留动力电缆、控制电缆及水管线接口，其中动力电缆、控制电缆应配置重载连接器防水接头，接头防护等级为IP65或以上；水管线应配置DN32扳扣式快速接头公头。

11）设备应配置过滤面积不小于0.0848㎡的不锈钢304水过滤装置，满足藻类、苔藓、砂石、生料带等固体物的过滤，拆装容易并能够适用采购方水质且不堵塞喷头。

12）所有的材料及零部件（或元器件）应符合有关规范的要求，且应是新型的和优质的，并能满足当地环境的要求。要求风筒板厚≥3mm，其它材料板厚≥2mm。

13）在每台固定式远程射雾器设置1个现场控制箱，应具有防尘、防溅性能，防护等级为IP55或以上，厚2mm。

14）电控系统集合了可编程控制器、保护电路、继电器以及与它们相关的元器件。为用户提供自动和手动两种操作模式。在自动操作模式时，可自动接收远程触发信号启动或停止喷雾总成喷雾。在手动模式，操作人员可以按压操作按钮启动或停止喷雾总成喷雾。

15）所有电气设备都应具有防尘、防水及防盐雾的外壳，本工程环境存在盐雾、湿气、煤尘可按照IEC大气污秽水平暂行标准中“严重污秽”水平［IEC颁布的71－2（1976）——绝缘配合第二部分应用导则］。电气设备的防护等级要求如下：

（1）检测系统               IP55或以上

（2）传感器               IP55或以上

（3）接电箱、控制箱、控制柜 IP55或以上

16）远程射雾器运行噪音要求满足《工业企业设计卫生标准》（按相关标准检测），并符合国家环保标准。

2.1.3 设备应包括但不限于以下：

单台远程射雾器供货范围包括远程射雾器本体（含轴流射流风机、电动机、高压水泵、水过滤器、控制电磁阀、管道系统、旋转机构、上下摆动机构、喷射造雾系统、架体、电气控制系统等外购件）、远程射雾器本体至现场控制箱间的电缆等。

机械供货交面——射雾器安装平台面，四台射雾器的土建基础、钢结构支架由投标方提供载荷、螺栓布置等安装要求，设备安装连接件供货方提供，并负责制作并安装；射雾器就地控制箱的钢结构支架由供货方提供；安装平台及上下爬梯由投标方提供；投标方负责射雾器泄水引至水沟的管道及管接头的供货，并且负责根据现场实际情况进行管道布置及安装。

电气供货分交面——电源点至现场配电箱的电缆、配管均由投标方负责；射雾器现场控制箱，现场控制箱和现场控制箱至射雾器本体的电缆、配管由投标方供货。

2.1.4设备控制

（1）远程自动：根据接收的作业信号，中控室HMI画面可控制远程射雾器启停、风筒旋转、风筒俯仰等操作，中控室内的HMI画面应具备自动启停/切换、手动启停/切换、显示各远程射雾器运行状态的功能。远程自动模式下，射雾器为定点喷射。

（2）机上手动：在远程射雾器本体上进行手动操作，主要在调试、检修时，在机旁对远程射雾器进行启停、风筒旋转、风筒俯仰等操作。

（3）现场遥控：远程射雾器需配置遥控器，可在料场内任意位置对指定射雾器进行启停、风筒旋转、风筒俯仰等操作。

4）配置智慧运维云平台和智能手机远程控制系统，除了在电控柜的人机界面上，还可在云平台或在手机上设定运行参数，实现远程智能控制。主要功能：

（a）工业设备Web组态、设备管理、设备监控、设备维保、设备数据分析和应用的设备全生命周期综合管理。

     （b）微信小程序监控：支持微信小程序，无须安装APP。随时随地使用微信小程序快速对接设备监控，可以查看设备实时数据，下发控制、历史数据等。
